Pliki DWG są podstawą codziennej pracy w CAD, bo przechowują rysunki 2D, modele 3D, warstwy, opisy i dane pomocnicze w jednym formacie. W praktyce to od nich zaczyna się większość projektów technicznych, które potem trzeba otworzyć, sprawdzić, przekazać dalej albo przekonwertować do prostszego wariantu. W tym tekście pokazuję, czym ten format różni się od DXF czy PDF, jak go bezpiecznie otworzyć i kiedy konwersja naprawdę ma sens.
Najważniejsze fakty o formacie DWG
- To natywny format AutoCAD i wielu aplikacji opartych na tym ekosystemie.
- Przechowuje nie tylko geometrię, ale też warstwy, bloki, wymiary, adnotacje i metadane.
- Do samego podglądu nie trzeba pełnego pakietu CAD, bo wystarczy viewer lub narzędzie webowe.
- Współpraca między wersjami ma znaczenie, bo starsze programy zwykle nie otwierają nowszych zapisów.
- Przy wymianie danych między systemami często lepszy bywa DXF, PDF albo IFC, zależnie od celu.
Co przechowuje plik DWG i dlaczego jest tak szeroko używany
DWG to nie jest zwykły obrazek techniczny. To natywny format roboczy, w którym zapisuje się geometrię 2D i 3D, warstwy, bloki, style wymiarowania, teksty, a często także informacje potrzebne do dalszej edycji i koordynacji projektu. W praktyce oznacza to, że plik zachowuje logikę dokumentacji, a nie tylko jej wizualny wygląd.
Gdy pracuję z dokumentacją CAD, widzę jedną rzecz bardzo wyraźnie: ten format jest użyteczny właśnie dlatego, że spina wiele informacji w jednym miejscu. Projektant może z niego korzystać w fazie koncepcji, wykonawca przy produkcji, a koordynator przy kontroli zgodności. To sprawia, że DWG jest tak mocno osadzony w architekturze, mechanice, instalacjach i geodezji. I właśnie dlatego ma sens najpierw zrozumieć, gdzie ten format rzeczywiście pracuje, zamiast traktować go jak przypadkowe rozszerzenie pliku.
Gdzie spotkasz ten format w codziennej pracy
Najczęściej spotykam go w miejscach, gdzie precyzja ma większe znaczenie niż estetyka podglądu. To przede wszystkim projekty budowlane, dokumentacja warsztatowa, instalacje techniczne, elementy maszyn, sieci uzbrojenia terenu i mapy robocze. W każdym z tych przypadków chodzi o to samo: plik ma być możliwy do dalszej pracy, a nie tylko do obejrzenia.
- Architektura i budownictwo - rzuty, przekroje, elewacje, detale wykonawcze i koordynacja branż.
- Mechanika i produkcja - rysunki części, złożeń, tolerancji i wymiarów warsztatowych.
- Instalacje i infrastruktura - trasy przewodów, sieci, instalacje sanitarne i elektryczne.
- Geodezja i planowanie terenu - podkłady mapowe, sytuacje terenowe i warstwy informacyjne.
To wszystko brzmi bardzo technicznie, ale praktyka jest prosta: jeśli plik ma być dalej rozwijany, edytowany albo włączony do większego projektu, DWG zwykle robi to najlepiej. Jeśli jednak odbiorca ma tylko sprawdzić zawartość, nie warto od razu otwierać ciężkiej stacji roboczej. Wtedy lepiej sięgnąć po lżejsze narzędzie, które pokazuje zawartość bez ryzyka przypadkowej zmiany rysunku.
Jak otworzyć i obejrzeć plik bez pełnego AutoCAD-a

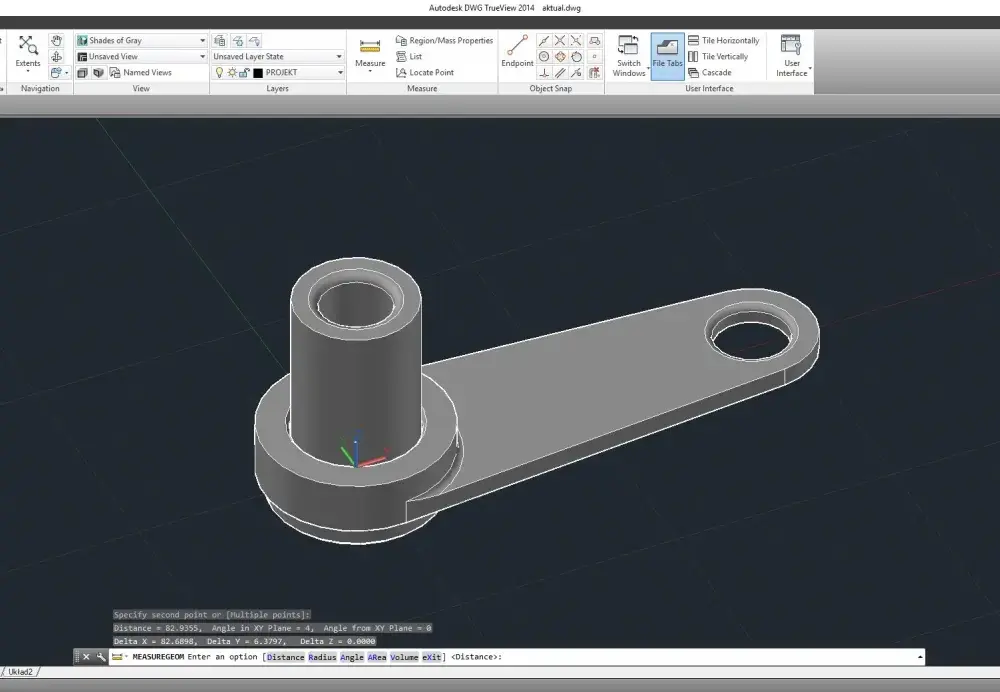

Do szybkiego podglądu nie potrzebujesz pełnego środowiska CAD. Autodesk oferuje przeglądarki online, a w Windows także DWG TrueView, czyli narzędzie do oglądania, drukowania i konwersji plików. W praktyce to dobra opcja, gdy chcesz sprawdzić zawartość, porównać wersje albo wysłać plik dalej bez instalowania dużego pakietu. Autodesk Viewer działa w przeglądarce i obsługuje ponad 80 typów plików, więc przydaje się nie tylko przy samym rysunku, ale też przy szerszym przeglądzie dokumentacji.

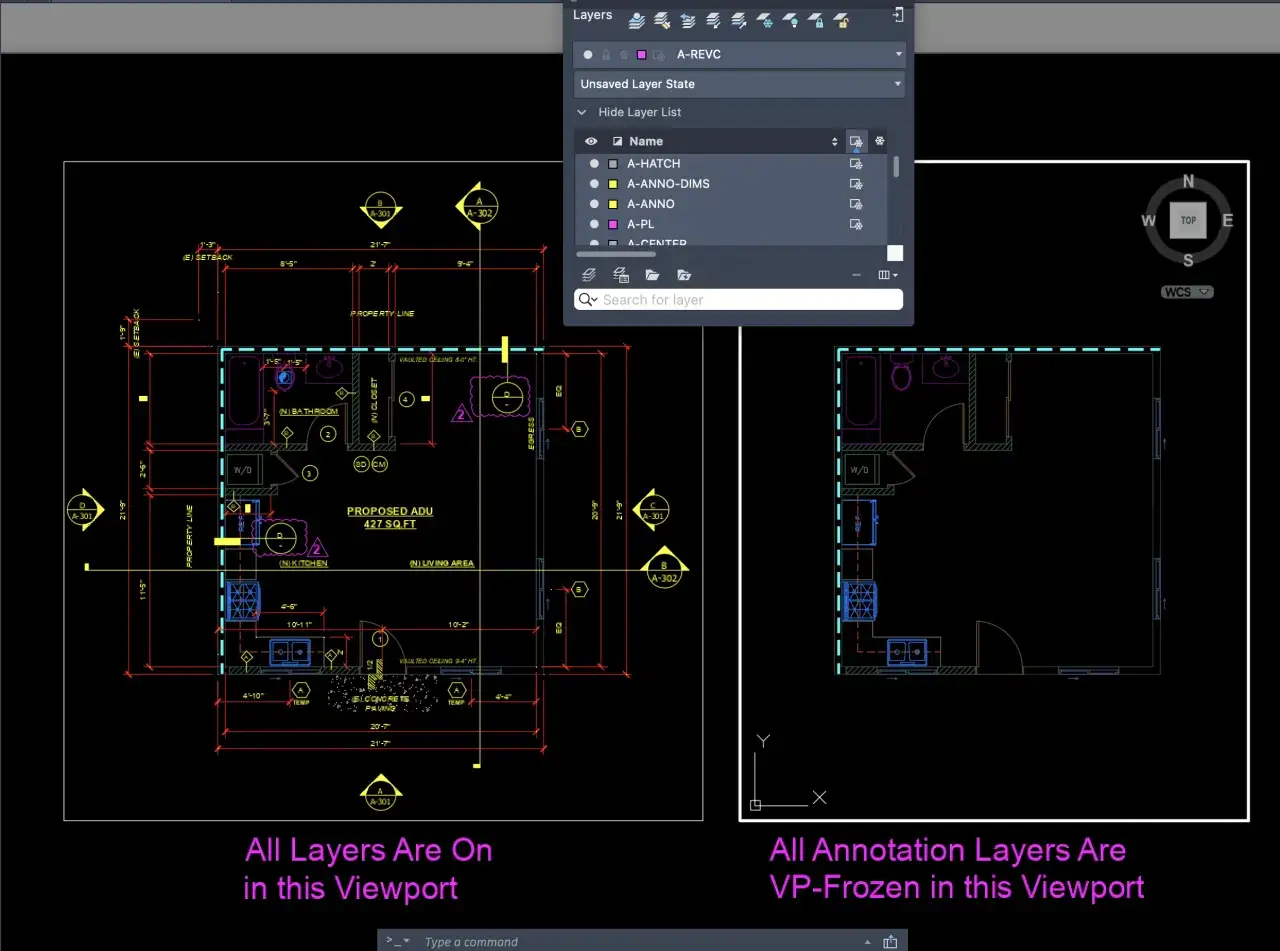

- Sprawdź warstwy i jednostki - to one najczęściej decydują, czy rysunek będzie czytelny po otwarciu.
- Zwróć uwagę na layouty i skalę wydruku - plik może wyglądać dobrze w model space, a źle w arkuszu.
- Zweryfikuj czcionki i style linii - brakująca biblioteka potrafi zmienić wygląd całego projektu.
- Poszukaj odniesień zewnętrznych - jeśli plik korzysta z XREF-ów, bez nich dokumentacja będzie niepełna.
- Jeśli potrzebujesz szybkiej edycji, wybierz narzędzie webowe - do komentarzy i podstawowych zmian zwykle wystarczy lżejszy workflow.
W praktyce najwięcej problemów powodują trzy rzeczy: brakujące fonty, niepodpięte odnośniki i różne ustawienia jednostek. Sam plik może się otworzyć bez błędu, ale wyglądać inaczej niż u autora. Dlatego zanim uznasz, że dokumentacja jest uszkodzona, sprawdź najpierw te podstawy. Gdy już wiesz, jak go otworzyć, warto porównać ten format z innymi sposobami przekazywania projektu.
DWG, DXF, PDF i IFC nie rozwiązują tego samego problemu
Największy błąd, jaki widzę, to wrzucanie wszystkich formatów CAD do jednego worka. Każdy z nich ma inne zadanie, więc wybór zależy od tego, czy chcesz edytować projekt, wymieniać dane między systemami, czy tylko go pokazać. Jak podaje Autodesk, pliki DWG bywają około 25% mniejsze od DXF, bo zapis binarny jest bardziej efektywny niż tekstowy.
| Format | Kiedy wybrać | Mocna strona | Ograniczenie |
|---|---|---|---|
| DWG | Gdy projekt ma dalej żyć w środowisku CAD | Pełna edycja, warstwy, bloki, 2D i 3D, bogate dane projektu | Zależność od wersji i ekosystemu narzędzi |
| DXF | Gdy potrzebna jest wymiana danych między różnymi programami | Lepsza interoperacyjność i otwarty charakter formatu | Bywa prostszy i mniej wygodny przy złożonych projektach |
| Gdy liczy się podgląd, akceptacja lub wydruk | Łatwe udostępnianie i wysoka czytelność | Słaba edycja i brak pełnej logiki CAD | |
| IFC | Gdy pracujesz w BIM i koordynujesz model budowlany | Dobra współpraca międzybranżowa | Nie zastępuje klasycznego CAD w każdym scenariuszu |
Jeśli projekt ma być dalej edytowany przez zespół techniczny, trzymam się DWG. Jeśli mam tylko wysłać czytelny obraz dokumentacji do akceptacji, wygodniejszy bywa PDF. A gdy potrzeba wymiany między różnymi systemami CAD, DXF jest zwykle rozsądniejszym kompromisem. Skoro role formatów są już jasne, zostaje jeszcze najczęstsze źródło problemów: wersje i konwersja.
Na co uważać przy wersjach i konwersji
To tutaj najłatwiej o kosztowny błąd. Nowsze wersje AutoCAD i innych aplikacji opartych na tym środowisku mogą zwykle otwierać oraz edytować starsze pliki, ale starsze programy nie radzą sobie z nowszym zapisem. Dlatego przed wysyłką zawsze sprawdzam, jakiego oprogramowania używa odbiorca i czy nie trzeba przygotować kopii zgodnej ze starszym wydaniem.
- Nie wysyłaj pliku bez sprawdzenia wersji - to najprostszy sposób, by uniknąć odmowy otwarcia po drugiej stronie.
- Dołącz foldery z referencjami - jeśli projekt korzysta z XREF-ów, sam główny plik nie wystarczy.
- Sprawdź czcionki, style linii i jednostki - różnice w tych ustawieniach psują wygląd rysunku szybciej niż sam błąd geometrii.
- Konwertuj tylko wtedy, gdy jest to potrzebne - każda konwersja może uprościć dane lub zmienić część informacji pomocniczych.
- Traktuj TrustedDWG jako sygnał kontrolny - to nie dekoracja, tylko wskazówka, że plik był zapisany w środowisku zgodnym z rozwiązaniami Autodesk.
W praktyce najlepsza strategia jest prosta: zachowuję oryginał, a do współpracy przygotowuję wersję dopasowaną do odbiorcy. Jeśli klient potrzebuje tylko podglądu, wysyłam PDF. Jeśli ma pracować na pliku technicznie, zostawiam natywny format albo uzgadniam wersję zapisu. Taki porządek oszczędza więcej czasu niż jakikolwiek późniejszy „ratunek” po błędnym eksporcie.
Co warto zapamiętać, zanim wyślesz projekt dalej
Z mojego doświadczenia najwięcej daje prosta zasada: najpierw ustal, czy plik ma być edytowany, tylko oglądany, czy wymieniany między systemami. Jeśli ma pracować dalej w CAD, trzymaj go w natywnym formacie. Jeśli ma trafić do osoby nietechnicznej, wybierz PDF lub podgląd online. Jeśli ma przejść między różnymi środowiskami, uzgodnij wersję, jednostki i zakres danych jeszcze przed wysyłką.
Właśnie dlatego DWG jest tak ważny w technologii i projektowaniu: nie służy wyłącznie do rysowania, ale do przechowywania pełnej logiki projektu. Kiedy dobrze dobierzesz narzędzie i format wymiany, dokumentacja staje się przewidywalna, a nie problematyczna. I to jest w praktyce największa przewaga dobrze prowadzonego pliku CAD.
